1621
|
|
|
표준 런너 블록 Slimline, high형
- 모든 방향에서 하중을 받는 상단 하중력
- 저소음 및 최상의 주행 특성
- 긴윤활, 최대 몇 년간
- 일체형 탱크 또는 오일 윤활장기 있는 최소량의 윤활장치
- 알루미늄 런너 블록을 장착하므로서 스틸 형태와 비교하여 60%중량 절감
- 통합형 씰링
- 고강도 토크 부하력
|
|
|
| 크기 |
정도등급 |
호칭형번런너블록 |
| 약 10㎕까지의 클리어펜스 |
예압
0.02C |
예압
0.08C |
예압
0.13C |
| 15 |
P |
|
1621-112-22
|
1621-122-22
|
1621-132-22
|
|
H
|
1621-193-22
|
1621-113-22
|
1621-123-22
|
|
|
N
|
1621-194-22
|
1621-114-22
|
1621-124-22
|
|
|
25
|
P
|
|
1621-212-22
|
1621-222-22
|
1621-232-22
|
|
H
|
1621-293-22
|
1621-213-22
|
1621-223-22
|
|
|
N
|
1621-294-22
|
1621-214-22
|
1621-224-22
|
|
|
30
|
P
|
|
1621-712-22
|
1621-722-22
|
1621-732-22
|
|
H
|
1621-793-22
|
1621-713-22
|
1621-723-22
|
|
|
N
|
1621-794-22
|
1621-714-22
|
1621-724-22
|
|
|
35
|
P
|
|
1621-312-22
|
1621-322-22
|
1621-332-22
|
|
H
|
1621-393-22
|
1621-313-22
|
1621-323-22
|
|
|
N
|
1621-394-22
|
1621-314-22
|
1621-324-22
|
|
|
45
|
P
|
|
1621-412-22
|
1621-422-22
|
1621-432-22
|
|
H
|
1621-493-22
|
1621-413-22
|
1621-423-22
|
|
|
N
|
1621-494-22
|
1621-414-22
|
1621-424-22
|
| |
|
|

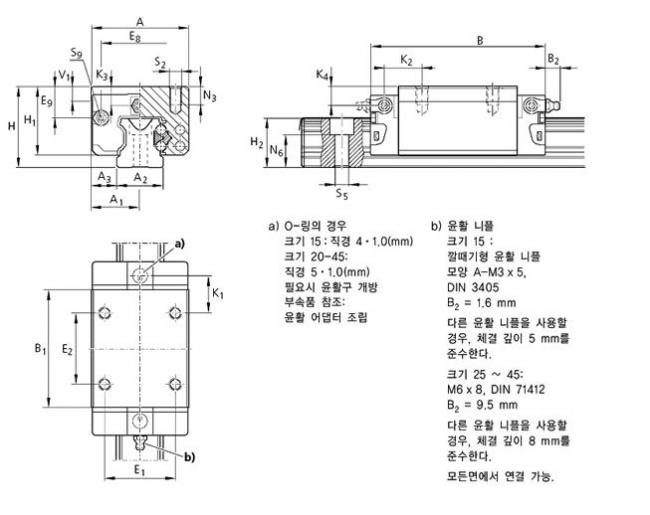

크기 |
치수(mm) |
|
A |
A1 |
A2 |
A3 |
B |
B1 |
H |
H1 |
H21) |
H22) |
V1 |
E1 |
E2 |
E8 |
E9 |
N3 |
|
15 |
34 |
17 |
15 |
9.5 |
58.2 |
39.2 |
28 |
23.90 |
16.30 |
16.20 |
5.0 |
26 |
26 |
24.55 |
10.70 |
6 |
|
25 |
48 |
24 |
23 |
12.5 |
85.6 |
57.8 |
40 |
33.50 |
24.45 |
24.25 |
7.5 |
35 |
35 |
38.30 |
15.50 |
9 |
|
30 |
60 |
30 |
28 |
16.0 |
97.2 |
67.4 |
45 |
38.35 |
28.55 |
28.35 |
7.0 |
40 |
40 |
48.40 |
17.60 |
12 |
|
35 |
70 |
35 |
34 |
18.0 |
110.0 |
77.0 |
55 |
47.40 |
32.15 |
31.85 |
8.0 |
50 |
50 |
58.00 |
24.35 |
13 |
|
45 |
86
|
43
|
45 |
20.5 |
137.6 |
97.0 |
70 |
60.30 |
40.15 |
39.85 |
10.0 |
60 |
60 |
69.80 |
30.90 |
18 | 1) 카바밴드 장착한 치수 H2 2) 카바밴드 미장착한 치수 H2
|
크기 |
치수(mm) |
무게 kg |
하중(N) |
모멘트(Nm) |
|
C |
C0 |
Mt |
Mto |
ML |
MLO |
|
K4 |
N6±0.5 |
S2 |
S5 |
S9 |
동 |
정 |
동 |
정 |
동 |
정 |
|
15 |
7.20 |
10.3 |
M4 |
4.4 |
M2.5-3.5깊이 |
0.20 |
7,800 |
13,500 |
74 |
130
|
40 |
71 |
|
25 |
9.50 |
15.2 |
M6 |
7.0 |
M3-5깊이 |
0.60 |
22,800 |
30,400 |
320 |
430 |
180 |
240 |
|
30 |
9.05 |
17.0 |
M8 |
9.0 |
M3-5깊이 |
0.95 |
31,700 |
41,300 |
540 |
720 |
290 |
380 |
|
35 |
13.90 |
20.5 |
M8 |
9.0 |
M3-5깊이 |
1.55 |
41,900 |
54,000 |
890 |
1,160 |
440 |
565 |
|
45 |
18.20 |
23.5 |
M10 |
14.0 |
M4-7깊이 |
3.00 |
68,100 |
85,700 |
1,830 |
2,310 |
890 |
1,130 |
※ 동정격하중과 모멘트에 대한 참고
동정격하중과 모멘트의 확립은 스트로크 100,000m를 기준으로한다.
타메이커의 50,000m와 같이 할 경우 상기 표의 C, Mt 및 ML 값에 1.26을 곱합다 |
|
